VACOTEK MX44M70 4x4 4K HDMI Matrix Switch with CAT-Cable output

VACOTEK MX44M70 เป็นอุปกรณ์สลับสัญญาณแบบ HDMI เข้า4 ออก4 แบบอิสระ 4x4 HDMI Matrix สามารถเชื่อมต่อแหล่งสัญญาณ HDMI สี่แหล่งเข้ากับจอแสดงผล 8 จอ มันมี เอาต์พุต HDMI  4 ช่อง และเอาต์พุต HDMI แต่ละตัวจะถูกกระจายเพื่อให้เอาต์พุต CAT-Cable ซึ่งทำงานพร้อมกัน รองรับการส่งสัญญาณวิดีโอ (ความละเอียดสูงสุด 1080p Full HD และ 4Kx2K@60Hz 4:4:4) และรองรับรูปแบบเสียงดิจิตอล HD เช่น LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus และ DTS-HD Master Audio เชื่อมต่อเครื่องรับ CAT เข้ากับแต่ละเครื่องเอาต์พุต CAT-Cable เพื่อขยายสัญญาณ HDMI สูงสุด 230 ฟุต/70 เมตร.

สำหรับการเชื่อมต่อแบบหลายห้อง เอาต์พุต HDMI แต่ละตัวรองรับการลดขนาด 4K2K ถึง 1080P อย่างอิสระ สินค้ารองรับฟังก์ชั่นเมทริกซ์ IR ทางเดียว นอกจากนี้ยังสามารถควบคุมผ่านปุ่มที่แผงด้านหน้า, รีโมท IR, RS-232, LAN และเว็บ GUI

Feature

• รองรับ HDMI 2.0, HDCP 2.2
• อินพุตวิดีโอ 18G HDMI 2.0 สี่ช่องรองรับความละเอียดสูงสุด 4K
• เอาต์พุตวิดีโอ 18G HDMI 2.0 สี่ช่องรองรับความละเอียดสูงสุด 4K
• สี่เอาต์พุตสามารถปรับขนาดแยกกันสำหรับ 4K → 1080p
• เอาต์พุต CAT สามารถขยายระยะการส่งข้อมูลได้สูงสุด 230 ฟุต/70 ม. ผ่านสายเคเบิล CAT6 เส้นเดียว
• เว็บ GUI ในตัวสำหรับการควบคุม TCP / IP
• รองรับการจัดการ EDID ขั้นสูง
• สี่วิธีในการควบคุม: แผงด้านหน้า, RS-232, รีโมท IR และ TCP / IP
• การออกแบบที่กะทัดรัดเพื่อการติดตั้งที่ง่ายและยืดหยุ่น
• ติดตั้งเข้ากับตู้ Rack ได้

Diagram

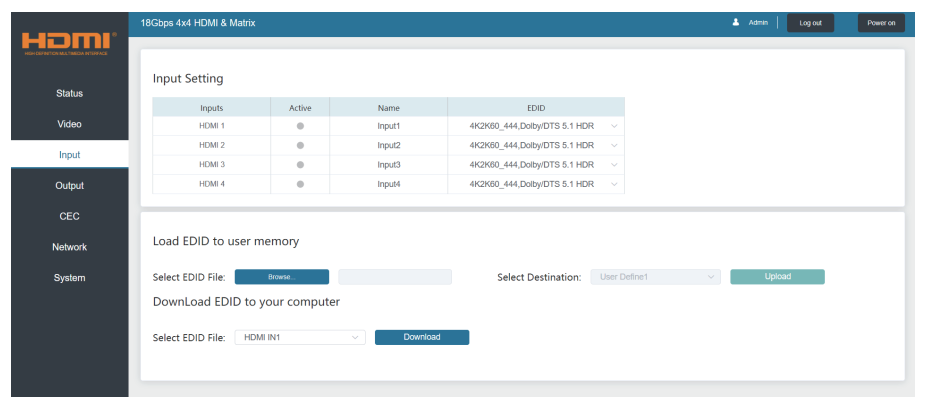

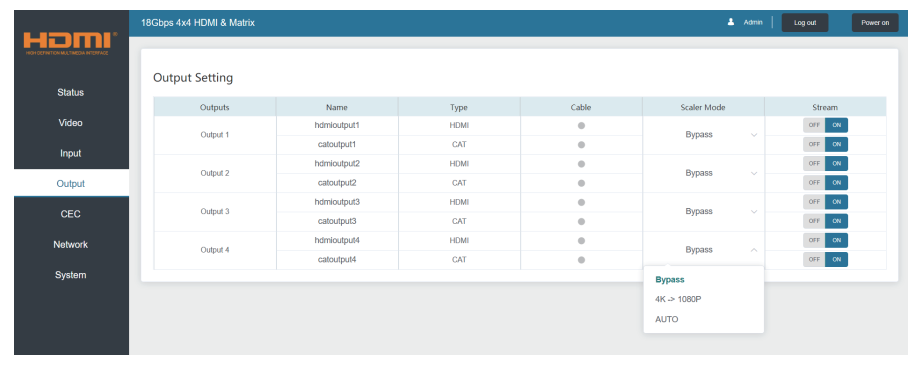

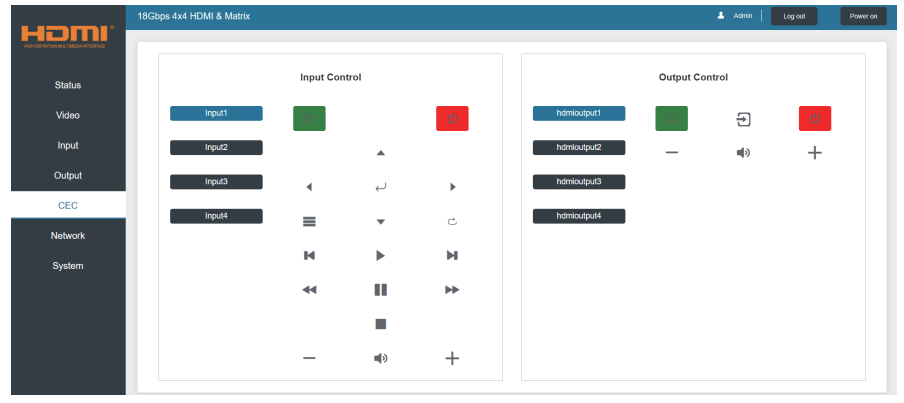

WEB GUI

Specifications

Technical
HDMI Compliance	HDMI 2.0
HDCP Compliance	HDCP 2.2/1.x
Video Bandwidth	18Gbps
Video Resolution	Up to 4K2K@50/60Hz (4:4:4)
Color Space	RGB 4:4:4, YCbCr 4:4:4/4:2:2/4:2:0
Color Depth	8-bit, 10-bit, 12-bit (1080p@60Hz) 8-bit (4K2K@60Hz YUV4:4:4) 8-bit，10-bit,12-bit (4K2K@60Hz YCbCr 4:2:2/4:2:0）
HDMI Audio Formats	LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus (DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X
HDR	HDR10, HDR10+, Dolby Vision, HLG
Transmission Distance	230ft/70m (via a single CAT6 cable)
ESD Protection	Human body model:  ±8kV (air-gap discharge) & ±4kV (contact discharge)
Connections
Matrix	Inputs: 4x HDMI Type A [19-pin female] Outputs: 4x HDMI Type A [19-pin female]  4x CAT port [RJ45]  4x IR OUT [3.5mm Stereo Mini-jack] Controls: 1 x TCP/IP [RJ45]  1x RS-232 [3-pin phoenix connector]
CAT Receiver	Inputs: 1x IR IN [3.5mm Stereo Mini-jack]  1x CAT port [RJ45] Output: 1x HDMI Type A [19-pin female] Control: 1x SERVICE [Micro USB, Update port]
Housing	Metal Enclosure
Color	Black
Dimensions	Matrix: 320mm [W] x 100mm [D]x 36mm [H] Receiver: 61mm [W] x 88mm [D] x 18mm [H]
Weight	Matrix: 915g, Receiver: 155g
Power Supply	Input: AC 90 - 260V 50/60Hz Output: DC 12V/2.5A (US/EU standards, CE/FCC/UL certified)
Power Consumption (Max)	19.68W (Max)
Operation Temperature	32°F - 104°F / 0°C - 40°C
Storage temperature	-4°F - 140°F / -20°C - 60°C
Relative Humidity	20- 90% RH (no condensation)
Resolution / Cable length	4K60 -Feet / Meters	4K30-Feet / Meters	1080P60 - Feet / Meters
HDMI IN / OUT	16ft / 5M	32ft / 10M	50ft / 15M
The use of “Premium High Speed HDMI” cable is highly recommended.

IN THE BOX ?

• 1 x 4x4 HDMI Matrix
• 4 x CAT Receiver
• 4 x Matrix IR Remotes
• 1 x 12V2.5A Power Supply
• 1 x RS-232 serial Cable (1.5 meters, male to female head)
• 1 x 3-pin Phoenix Connector
• 4 x IR Blaster Cable (1.5 meters)
• 4 x IR Receiver Cable (1.5 meters)
• 10 x Mounting Ear (Matrix and Receiver)
• 1x User Manual
